二、ESN Bahnger?te 控制單元 8517 型：緊湊型驅動控制解決方案

概述

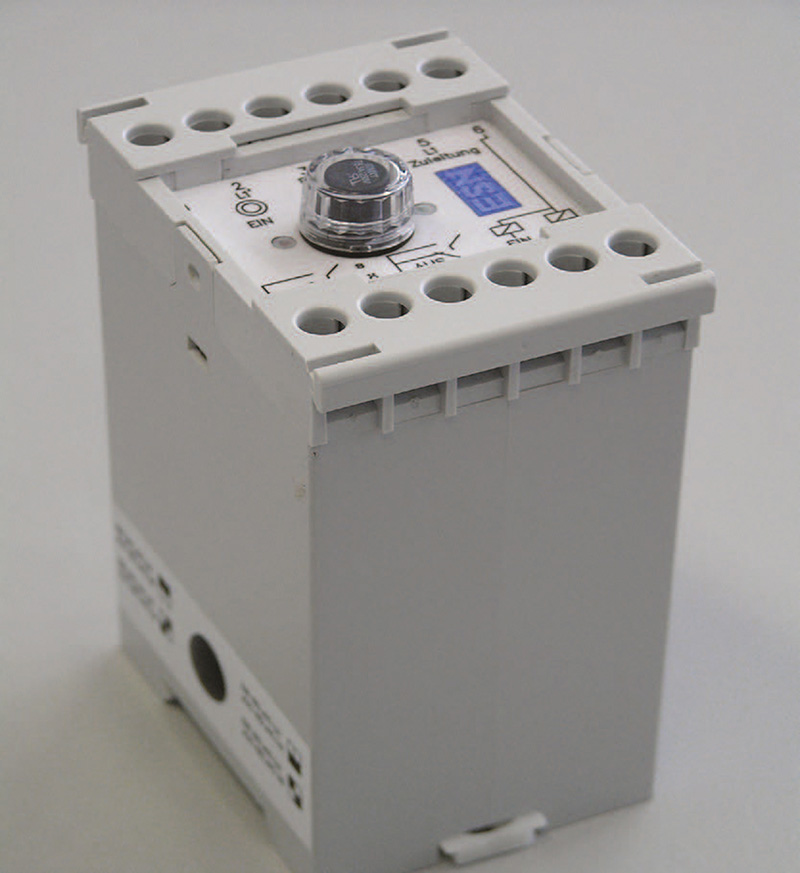

德國ESN Bahnger?te GmbH推出的8517型控制單元，作為業內廣泛使用的8512型控制單元的升級替代品，延續了其可靠性能的同時，在緊湊性、連接技術和適應性方面實現了顯著優化。該單元專為電流消耗Imax < 5A的驅動器設計，適用于桅桿式分離器等設備的電源控制、遠程操作、功能監控及位置狀態反饋。

ESN Bahngeraete主要技術特點與改進

1. ESN Bahngeraete緊湊化設計與連接優化

體積更?。合噍^于8512型，8517型采用了更為緊湊的機械結構，節省了安裝空間。

連接端子精簡：端子數量經過優化，布局更為合理。但需注意，保護導體（PE）和中性線（N）的橋接功能不再內置，用戶需要根據實際需求，在控制單元外部獨立建立相應的連接。

2. ESN Bahngeraete靈活的觸點配置

提供一個可編程的調車（信號）觸點（端子11/12或9/10），用于向外部系統報告開關狀態（如“開"或“關"）。

該觸點的功能（常開或常閉）可通過設備側面的撥動開關進行選擇，增加了接線和集成的靈活性。

3. ESN Bahngeraete供電與控制原理

電源兼容性：支持為230V AC驅動器供電，可采用四線制（L線、Sw線、R線、N線）或三線制（L線、Sw線、R線）連接方式。

遠程控制電壓可選：提供DC 24V、60V、110V等多種遠程控制電壓版本，以適應不同的工業控制環境。

ESN Bahngeraete功能與應用說明

ESN Bahngeraete核心功能

ESN Bahngeraete8517型控制單元集成了驅動器的供電、控制、監控與狀態指示于一體：

直接電源管理：單元直接接入驅動器和相關開關的電源回路（需按要求選配內置保險絲）。

本地手動操作：通過面板上的“開"（ON）和“關"（OFF）按鈕可直接控制驅動器。

狀態可視化指示：通過LED指示燈清晰顯示驅動器是否運行到終端位置（如“開到位"或“關到位"）。LED顏色（通常紅色代表“開"，綠色代表“關"）可在訂購時指定。

連接與接線指南

驅動器連接：驅動電機線應連接至端子1-4。

ESN Bahngeraete遠程控制輸入：

標準模式：將“開"指令脈沖（+或-）接至端子8，“關"指令脈沖接至端子7。參考電位（M）需同時接入端子6。

電氣隔離（可選）接口模式：將“開"指令脈沖接至端子17，“關"指令脈沖接至端子18。參考電位（M）需同時接入端子9。此模式下控制信號與主電路電位隔離。

狀態反饋輸出：調車觸點（端子9/10或11/12）可用于將驅動器的“開"或“關"狀態信號發送給上位系統（如PLC或指示燈）。

控制邏輯與安全

控制單元內部的兩個繼電器負責處理遠程控制脈沖。脈沖持續時間需>100毫秒，繼電器將其轉換為可靠的“開"或“關"切換命令。

控制單元本身不限制其與驅動器、開關等受控設備之間的距離。布線距離應主要基于受控設備允許的電壓降進行計算和確定。

ESN Bahngeraete訂購與配置注意事項

LED顏色：下單時需明確指定所需的狀態指示燈顏色（默認發貨配置通常為：紅色=開，綠色=關）。

特殊接口需求：若需使用電位隔離的接口（端子17/18/9），必須在訂購時提出特殊設計請求。

安全布線：務必在外部獨立完成保護接地（PE）和中性線（N）的必要橋接，確保系統安全。

總結

ESN Bahnger?te 8517型控制單元在繼承前代產品穩定可靠的基礎上，通過小型化設計和更先進的連接技術，為用戶提供了更加靈活、節省空間的驅動控制解決方案。其清晰的接口定義、可配置的反饋觸點以及對多種控制電壓的支持，使其能夠輕松集成到復雜的工業自動化系統中，是控制中小型驅動器的理想選擇。
